1、产品介绍
线束中断(微中断)发生器是专门为在电源线和信号线的线束中断测试,模拟电源线和信号线的中断、插拔等。多应用于汽车电子线束的中断测试的场合。
2、满足标准
VW80000
BMW QV65013
GMW3172
MBN LV124 (2013)
MBN LV148
Renault 36-00-808/--M
Nissan 28401 NDS02
3、能够满足的测试:
E-10 Brief Voltage Drop
E-13 Dropout Pin
E-14 Dropout Connector
E48-09 Short interruptions
4、技术参数

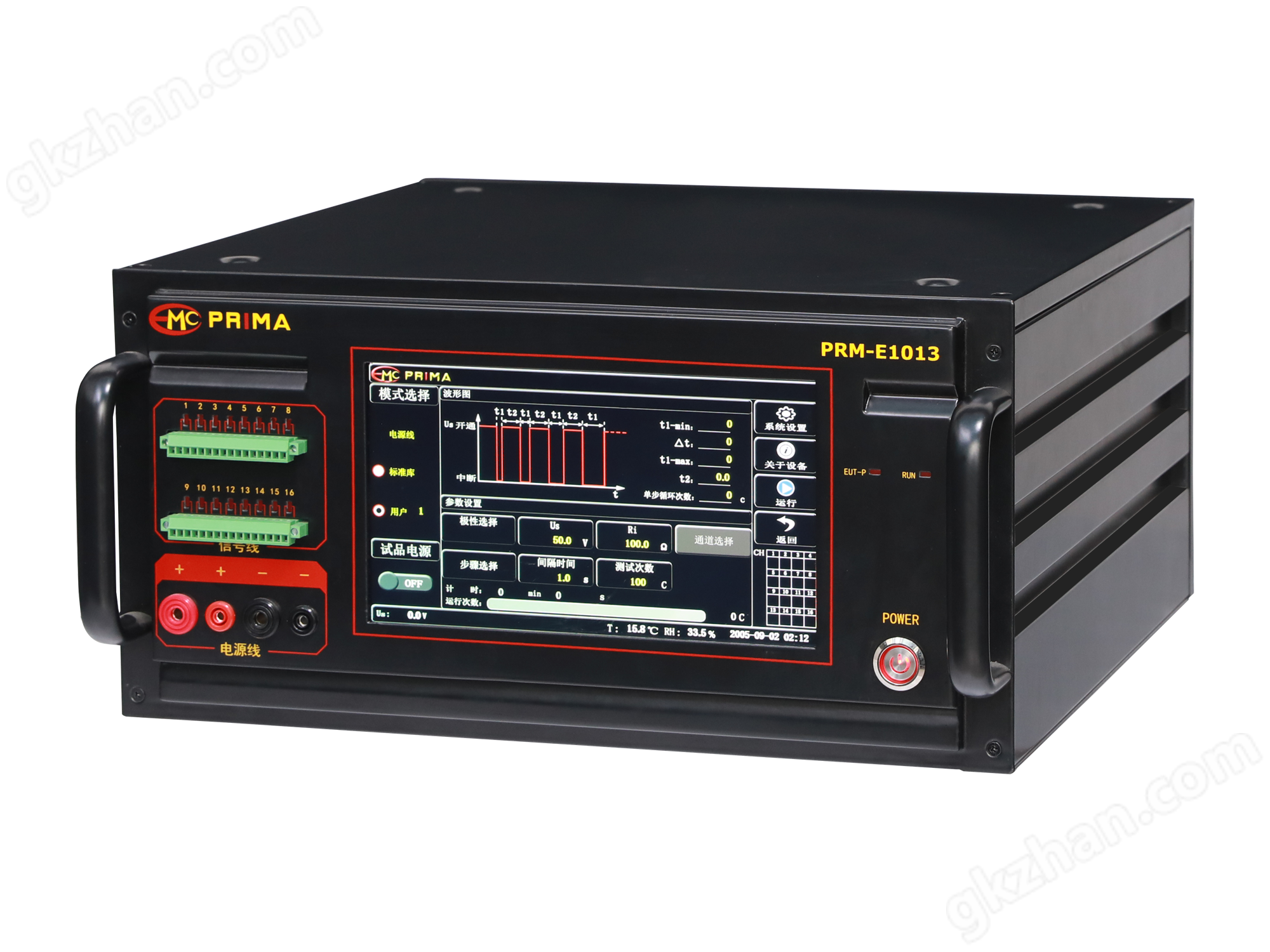

产品型号 | PRM-E1013 |
电源线与信号线最小中断时间 | ≦1us |
电源线与信号线开关时间 | < 200 ns |
电源线中断 | |
电压范围 | 0-80V DC |
最大电流 | 50A |
开关选择 | 电源线和地线两个开关 |
放电开关 | <100 m? ,100 m?,低阻抗,高阻抗 四个开关 |
信号线中断 | |
电压范围 | ±50V DC |
16路信号线开关 | |
设备工作电源 | AC220V±10% 50/60Hz |
仪器功率 | 200W |
环境温度 | 15-35℃ |
主机尺寸 | 450*440*220mm |
仪器重量 | 26kg |
