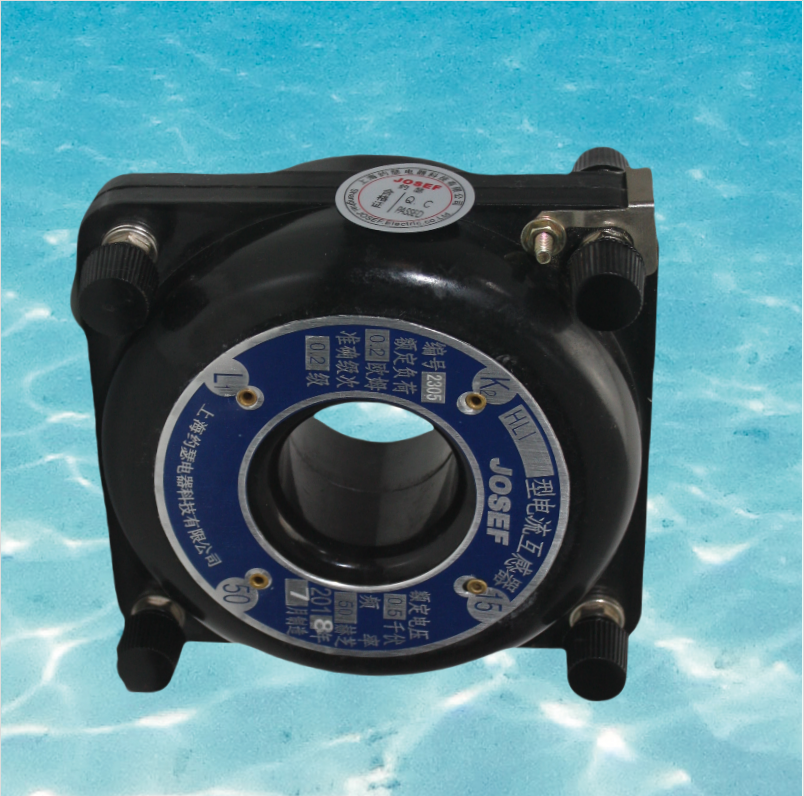

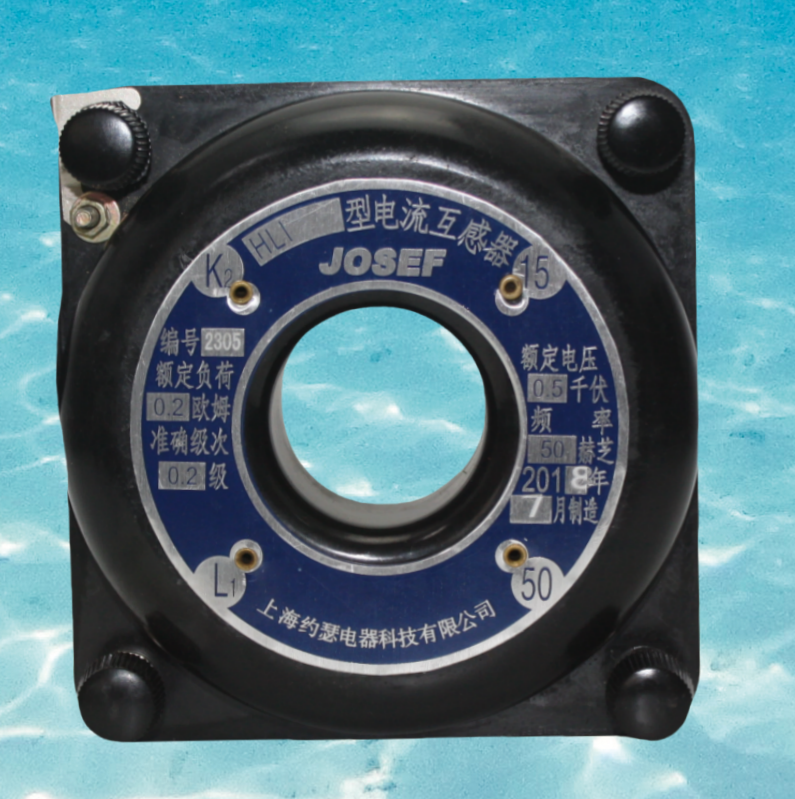

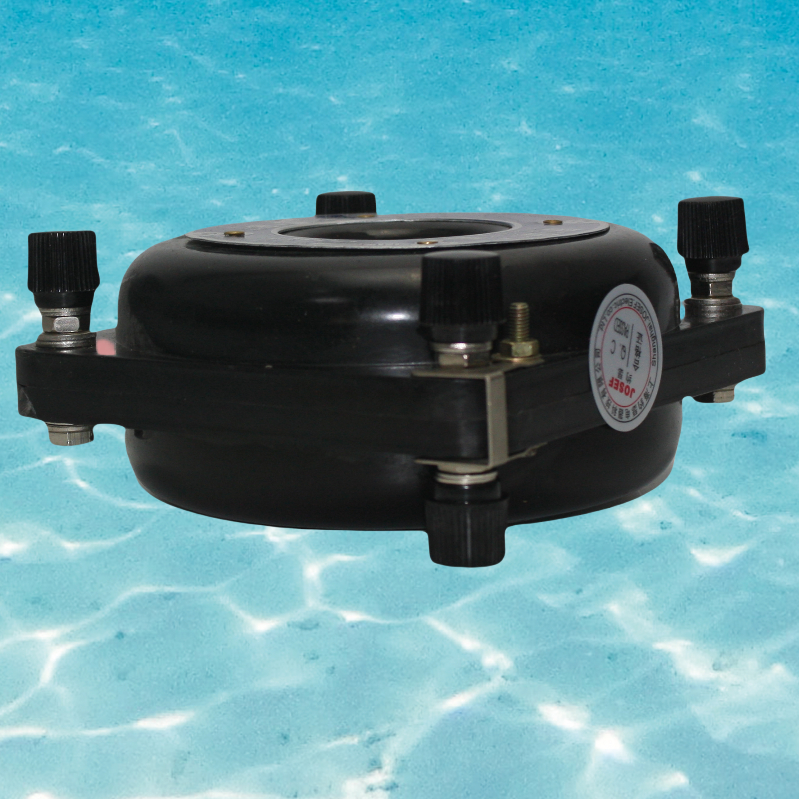

HL1 5/5电流互感器 上海约瑟 模式可选，精度高

一、用途

HL1 5/5电流互感器主要适用于电力、计量或厂矿单位，作为标准用来检定电流互感器、电流表、电能表和功率表，也作为扩大量限装置，用来精密测量电流、电能和功率。

二、结构特点

1. 结构系列：HL系列为便携式，不带升流器，体积小，重量轻，适用于现场；HLS系列自带升流器，接线简便，适用于实验室。

2. 铁芯与绕组：导磁体采用高导磁场合金带绕成的环形铁芯，并经过特殊的热处理，确保互感器的性能稳定。次级绕组均匀地缠绕在包有绝缘层的铁芯上，内附的初级绕组各分段均匀地分布在次级绕组的外面。

3. 接线端钮：外壳上设有次级和内附初级绕组接线端钮及次级端钮短路片，中心孔供外绕初级绕组线匝穿过用。

三、技术参数

1. 准确度等级：0.2级或0.5级，满足高精度测量需求。

2. 初级电流：15-50-100-150-200-300-600A，可根据实际需求选择合适的初级电流。

3. 次级电流：5A，符合标准电流互感器输出。

4. 额定负载：5VA，确保互感器在额定负载下稳定工作。

5. 功率因数：0.8，适用于大多数交流电路。

6. 被测线路最高电压：500V，适用于低压交流电路。

7. 额定频率：50Hz，符合国内电网频率标准。

四、使用条件

1. 环境温度：-5℃～+40℃，确保互感器在正常温度范围内工作。

2. 相对湿度：小于80%，避免互感器在潮湿环境中受潮。

3. 外界干扰：无外界强电磁场干扰，确保互感器测量准确。

五、使用注意事项

1. 避免开路：互感器在通电时，次级严禁开路，以免产生高压损坏互感器或危及人身安全。

2. 远离强磁场：互感器在使用时要远离强磁场（如大电流发生器），以免受到干扰影响测量准确度。

3. 定期退磁：互感器在长时间使用后，应定期进行退磁处理，以保证其准确度。退磁方法可参考相关说明书或咨询专业人士。

4. 正确接线：接入互感器次级的测量回路的总阻抗及功率因数（包括连接导线的电阻），不应超出规定的范围，以免影响互感器的测量准确度。
